Emuca Charnière D’Ameublement-Compas pour portes levantes Altius One, Gamme de force 940-1710, Acier, Nickelé

Informations sur le produit

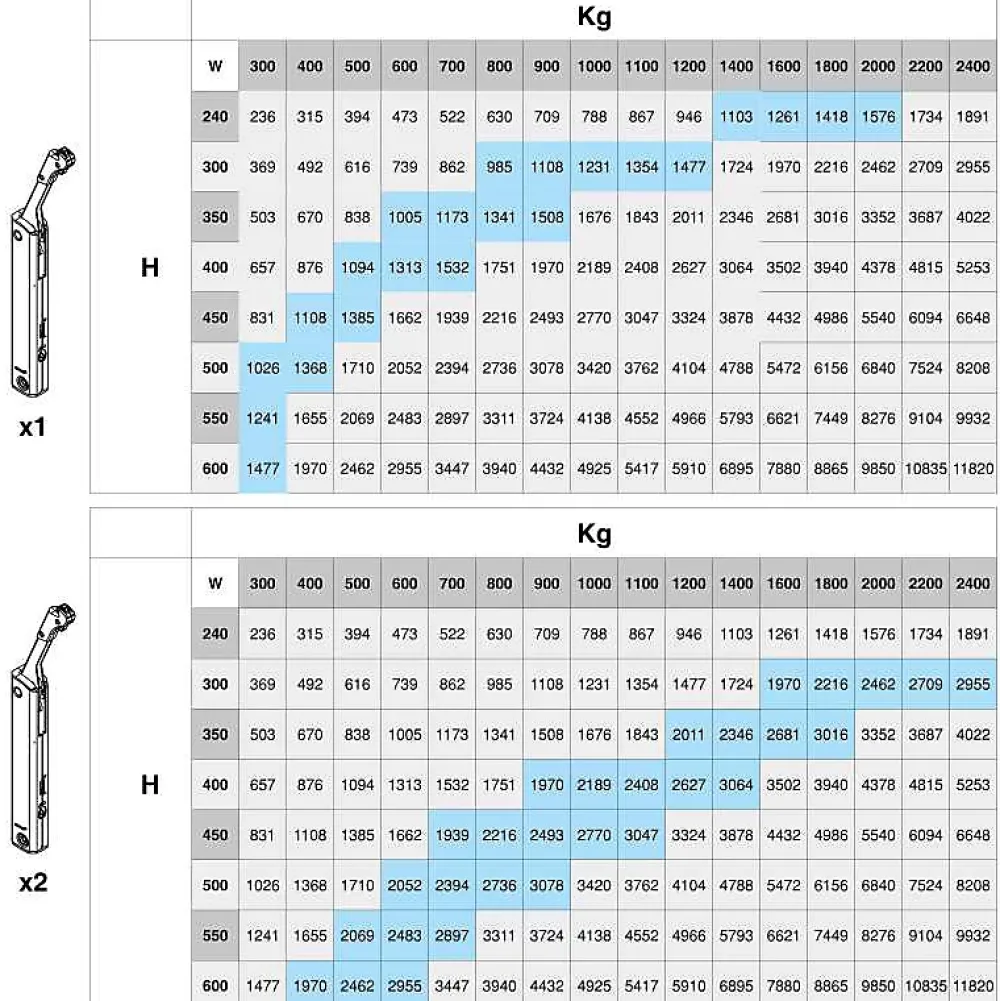

Le système de compas Altius One est une solution fonctionnelle pour les portes relevables. Il se distingue par son design fonctionnel et polyvalent, idéal pour les portes relevables en bois ou en aluminium. Il optimise l’espace et apporte de la polyvalence aux modules de faible profondeur.Compas pour les forces nécessaires entre 940 et 1710N(voir les formules de calcul). Pour les modules d’une largeur allant jusqu’à 2 400 mm et d’une hauteur comprise entre 250 et 600 mm, avec des épaisseurs de planche allant de 16 mm à 24 mm.Comprend des supports latéraux, des vis et des gabarits d’installation pour un montage facile et un réglage précis de la force et de la position.Fonctionnement confortable et sans chocs. Système Free-Stop permettant de maintenir la porte dans n’importe quelle position, combiné à des charnières Soft pour une fermeture silencieuse. L’angle d’ouverture de la porte est de 100°.Fabriqué en acier avec finition nickelée. VOIR LES MESURES DU PRODUIT DANS LES IMAGES. Le système de compas Emuca Altius One se distingue par son design fonctionnel et polyvalent, idéal pour les portes relevables en bois ou en aluminium. Son mécanisme comprend un réglage fin, qui permet un réglage précis de la force pour garantir une expérience Free. La porte est ainsi maintenue dans n’importe quelle position souhaitée, facilement ajustable depuis l’avant via une vis de réglage une fois installée.Il est compatible avec l’utilisation d’un mécanisme simple ou double, en fonction du poids et de la taille de la porte, offrant une ouverture et une fermeture confortables. En combinaison avec les charnières souples Emuca, on obtient une fermeture souple et sans choc, et peut être intégré avec d’autres types de charnières pour s’adapter à différentes configurations de meubles et à des conceptions personnalisées.Ce système

Caractéristiques et avantages

Mécanisme relevable Emuca Altius One en acier nickelé, offrant une plage de force réglable 940–1710 N, ouverture d’environ 100°, fonction Free-Stop pour maintenir la porte en toute position et réglage fin accessible par l’avant. Conçu pour portes en bois ou aluminium, compatible avec modules peu profonds, livré avec supports, vis et gabarits pour une installation facile.

• Fonction Free-Stop : maintient la porte relevée dans n’importe quelle position.
• Plage de force réglable 940–1710 N avec réglage fin accessible par l’avant.
• Construction en acier nickelé adaptée aux portes en bois ou aluminium.
• Adapté aux modules peu profonds ; supporte largeurs de module jusqu’à 2400 mm et hauteurs de porte de 250–600 mm.
• Livré complet avec supports, vis, gabarits et instructions pour un montage simple.
• Mouvement confortable et sans chocs pour une manipulation douce de la porte.
• Utilisable en simple ou double mécanisme selon le poids et la taille de la porte.
• Angle d’ouverture d’environ 100°.

Marque

:

Emuca

Compatibilité

:

Compatible avec portes relevables en bois ou en aluminium ; utilisable en simple ou double mécanisme selon le poids et la taille de la porte.

Couleur

:

Corps nickelé avec têtes/embouts noirs

Longueur (cm)

:

27.4cm

Largeur (cm)

:

2.1cm

Hauteur (cm)

:

2.95cm

Réglage de l’angle (en degrés)

:

100°

Instructions d’installation

:

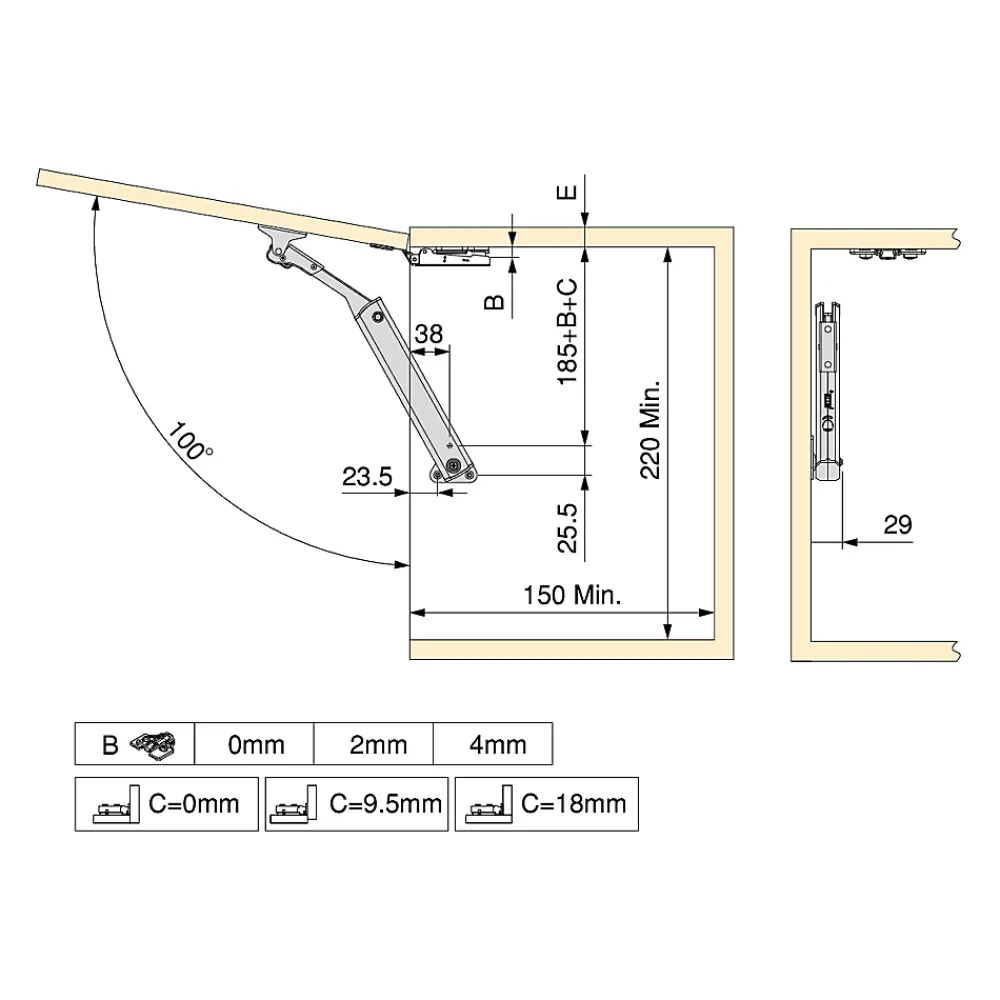

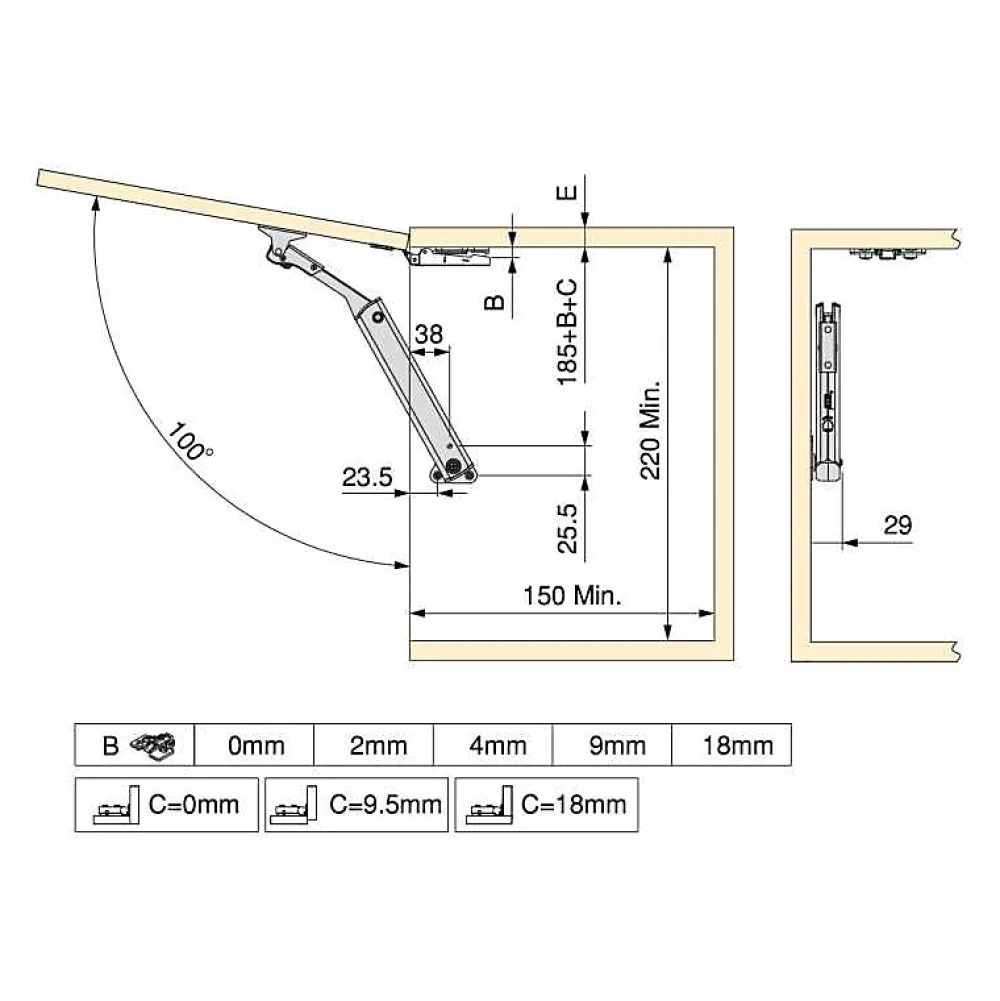

Fourni avec gabarits d’installation et instructions de montage ; se fixe à l’intérieur de l’armoire sur le panneau supérieur et sur la porte (possibilité d’installation latérale selon schéma technique). Respecter les dégagements et dimensions minima (profondeur minimale 150 mm, hauteur interne minimale 220 mm) indiqués sur le dessin technique.

Raccords et fixations inclus

:

Kit de fixation murale inclus

Inclus

:

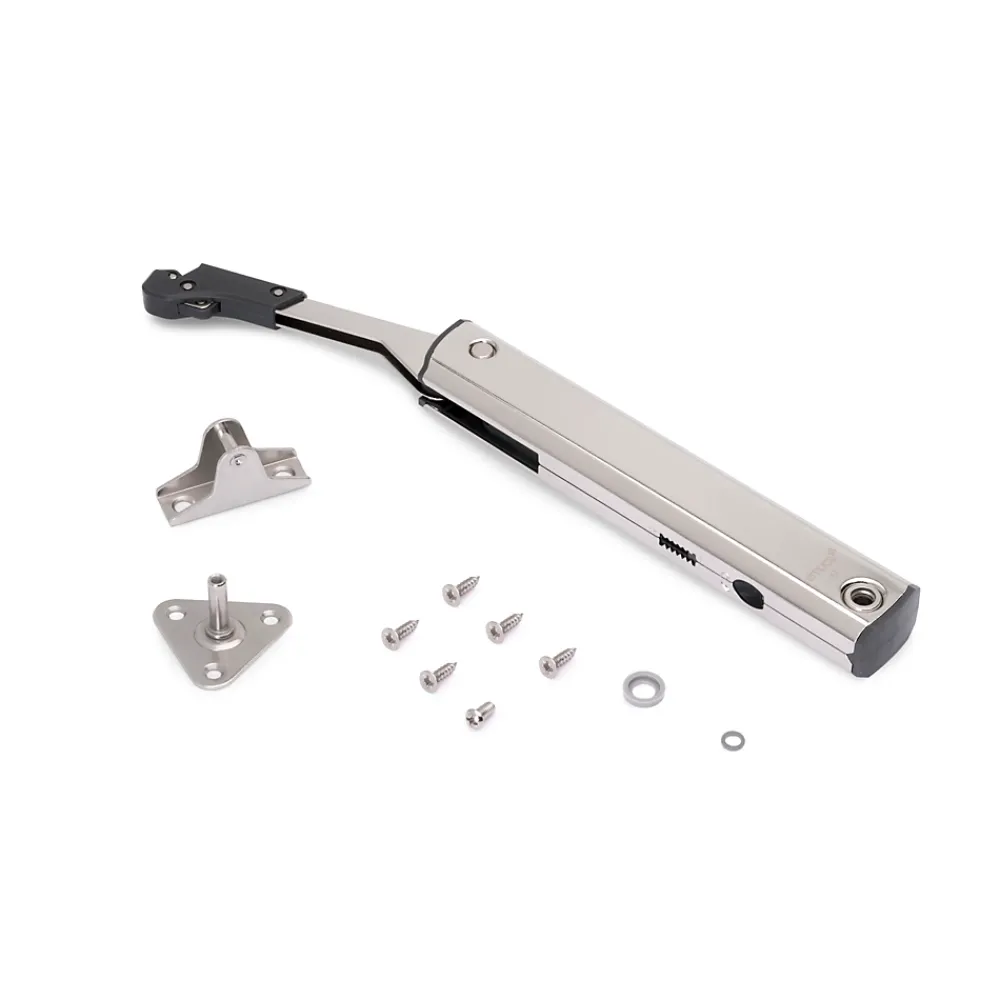

Mécanisme relevable, support latéral, plaque de support de porte, vis de montage (têtes fraisées courtes), gabarits d’installation et instructions de montage.

Garantie fabricant

:

1 mois

Référence produit 8432393339955
